Abhitzekessel mit ip-tube für das Universitätsklinikum Bonn
Engie / Universitätsklinikum Bonn | Bonn
Das Universitätsklinikum Bonn ist eines der größten Kliniken Deutschlands. Engie Deutschland GmbH realisierte am Klinikstandort eine Kraft-Wärme-Kopplungsanlage mit drei Gasmotoren. Zur Steigerung des Gesamtwirkungsgrades wurde ein kompakter Abhitzekessel mit ip-tube-Strukturrohren nachgeschaltet – inklusive kompletter Rohrleitungsinstallation vor Ort.
Projekt-Highlights
3,3 t/h Dampf bei 13 bar aus 3 MWM-Gasmotoren
Kompakte ip-tube-Bauweise für sehr beengte Platzverhältnisse
Komplettinstallation inkl. Rohrleitung und Inbetriebnahme vor Ort
Ausgangssituation
- Am Standort Universitätsklinikum Bonn war der Einsatz eines Abhitzedampfkessels hinter drei Gasmotoren in KWK geplant, um den Gesamtwirkungsgrad der Anlage deutlich zu erhöhen.
- Aufgrund sehr beengter Platzverhältnisse kam nur eine kompakte Kesselbauform unter Einsatz von Strukturrohren (ip-tube) in Betracht.
Die Lösung von SCHNEIDER-KESSEL BERLIN®

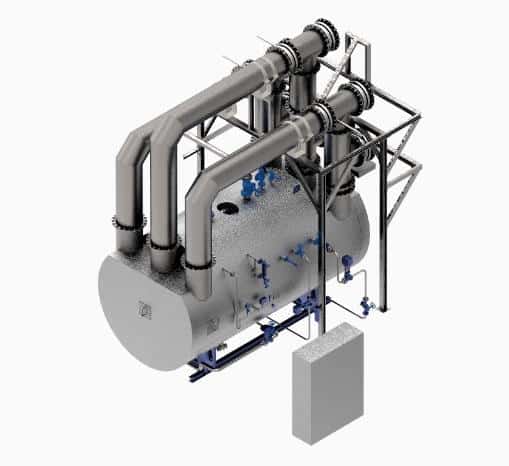

Geplant, gefertigt und geliefert wurde ein Abhitzekessel vom Typ AHK-ip 3200/13 mit ip-tube-Strukturrohren, angeschlossen an drei MWM-Gasmotoren (Typ TCG 2020V20). Der Lieferumfang umfasst Bypass-Regelklappen, vollständige Kesselausrüstung und Schalttechnik für 72 h BoB. SCHNEIDER übernahm zudem die vollständige Installation, den Rohrleitungsanschluss und die Inbetriebnahme der Gesamtanlage vor Ort.
Unsere Leistung
- Planung, Herstellung und Lieferung eines Abhitzekessels AHK-ip 3200/13 mit ip-tube-Strukturrohren, Anschluss an 3 Gasmotore (MWM TCG 2020V20)
- Lieferung inkl. Bypass-Regelklappen, Kesselausrüstung und Schalttechnik (72 h BoB)
- Installation, Rohrleitungsanschluss und Inbetriebnahme der Gesamtanlage vor Ort
Von dieser Lösung inspiriert?
Erfahren sie mehr über unsere Abhitzekessel
Abhitzekessel
Unsere Abhitzekessel nutzen industrielle Abgaswärme zur Dampferzeugung. Senken Sie Energiekosten und CO₂-Emissionen.
Positiver Kundennutzen und Mehrwert
- Deutlich gesteigerter KWK-Wirkungsgrad durch Abhitzenutzung hinter allen drei Gasmotoren
- Kompakte Bauweise durch ip-tube-Technologie auch bei extremem Platzmangel
- Zuverlässige Dampfversorgung für verschiedene Klinikbereiche rund um die Uhr
- 72 h BoB für betreiberfreundlichen Betrieb mit minimalem Personaleinsatz
- Schlüsselfertige Lösung inklusive Rohrleitungsbau und Inbetriebnahme
- Betriebssicherheit durch zuverlässige Bypass-Regelung
- Made in Germany – Qualität für kritische Infrastruktur
