Abhitze­kessel

Effiziente Wärmerück­gewinnung und Dampf­erzeugung

Unsere Abhitzekessel nutzen ungenutzte Abwärme aus industriellen Prozessen und tragen so zur Energieeffizienz und CO₂-Reduktion bei. Wir bieten verschiedene Bauformen: AHK, AHK (SB) und AHK-ip (SB) – jeweils optimal angepasst an unterschiedliche Wärmequellen und Leistungsanforderungen.

Jetzt kontaktieren

Abhitzekesselsysteme zur Energierückgewinnung

Die regenerative Nutzung von Abwärme beschreibt die Umwandlung von prozessbedingten Energieverlusten in wiederwendbare Energieformen wie Dampf oder Heißwasser. So verschieden die Quellen bei der Entstehung von Abwärme sind, so vielfältig sind auch die technischen Lösungen für deren Umwandlung in nutzbare Energieformen. Bei manchen Einsatzfällen für Abhitzekessel – bspw. der chemischen Verfahrenstechnik – geht es hingegen oft um reine Prozesskühlung.

Je nach Art und Beschaffenheit des Abwärme- bzw. Nutzwärmestroms auf der einen Seite und der Wärmeenergiebedarfsform auf der anderen Seite, liefern wir Ihnen für jeden Bedarfsfall die passende Kessellösung. Bei dieser speziellen Produktkategorie ist in der Regel von einer individuellen Kessellösung auszugehen, die nur in seltenen Fällen in mehrfacher Stückzahl geliefert wird.

Zum Einsatz kommen je nach Anwendungsfall Rauchrohrabhitzekessel, Wasserrohrabhitzekessel oder eine Kombination aus beiden Kesselbauformen. Ein Spezialgebiet der Abhitzenutzung ist für uns die Umwandlung von partikelbeladenen Rauchgasströmen in Nutzenergie. Für diese Einsatzfälle liefern wir Rauchrohrabhitzekessel mit oberflächenstrukturierten Rohren, die eine stark reduzierte Verschmutzungsneigung aufweisen und eine um den Faktor 2 verbesserte Wärmeübertragung erreichen. Letzterer Effekt resultiert auch in einer wesentlich kompakteren Kesselbaugröße im Vergleich zu einem Kesseldesign mit normalen Glattohren.

Produktvarianten im Überblick

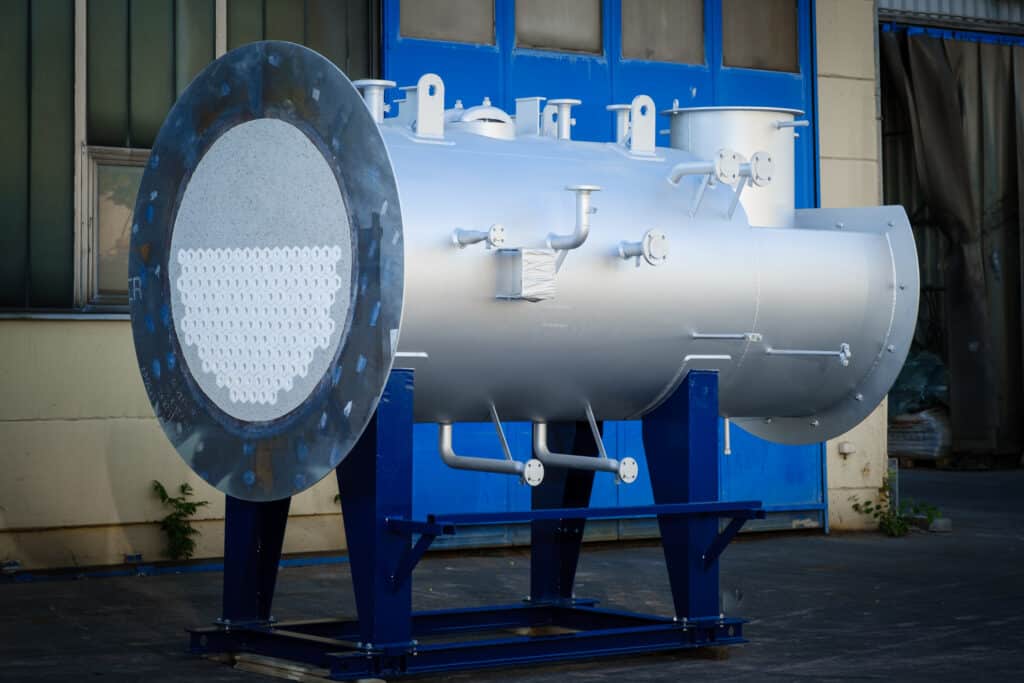

Abhitzekessel – AHK-ip | Produkt | Schneider-Kessel Berlin

SCHNEIDER AHK

Rauchrohrabhitzekessel

Der SCHNEIDER Abhitzekessel, Typ AHK als Rauchrohrkessel und Glattrohrausführung, bildet die einfachste Bauform unserer Abhitzekesselprodukte.

Leistung

  • Als Dampferzeuger: Dampfleistung bis 30 t/h
  • Als Heißwassererzeuger: Wärmeleistung bis 20 MW

Vorteile

  • Einfache kompakte Bauart
  • Steigerung des Gesamtanlagenwirkungsgrads
  • Reduzierung der Betriebskosten
  • Einsparung von CO2

Einsatzbereiche

Der AHK wird typischerweise als nachgeschaltete Wärmerückgewinnungseinheit hinter Verbrennungskraftmaschinen wie Gas- und Dieselmotoren oder Gasturbinen als Kraft-Wärme-Kopplungseinheit geliefert.

  • Diverse Industriebereiche
  • Kraft-Wärme-Kopplung
  • Kraft-Wärme-Kälte-Kopplung
Zu den Referenzen

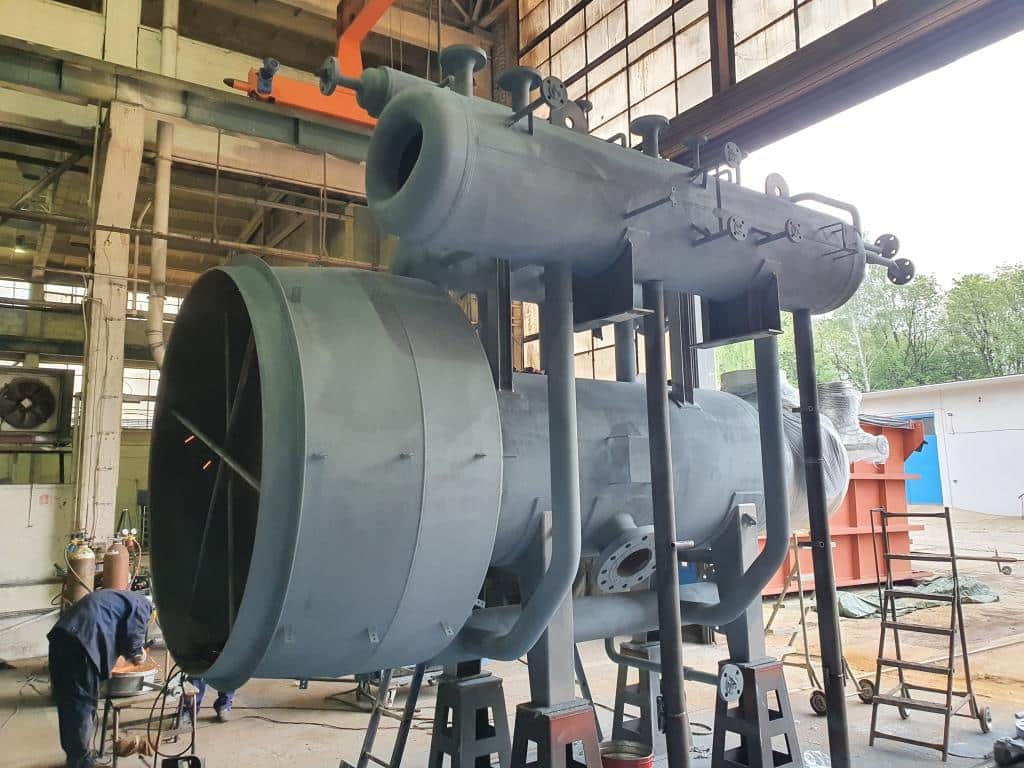

Abhitzekessel – AHK-ip (SB) | Produkt | Schneider-Kessel Berlin

SCHNEIDER AHK-ip (SB)

Rauchrohrabhitzekessel
mit Dampftrommel

Durch die Trennung von Verdampferteil (Rauchrohrteil) und Dampfraum sind höhere Dampfleistungen bei höheren Dampfdrücken möglich.

SCHNEIDER AHK-ip (SB)

Ausführung mit speziellen oberflächenstrukturierten Wärmeübertragungsrohren (ERK-Tubes)

  • Zur Verbesserung der Wärmeübertragung
Mehr zu ERK-Tubes

Leistung

  • für hohe Druckstufen und hohe Leistungen
  • Dampfleistung bis 60 t/h
  • Dampfdrücke bis 60 bar (ü)

Vorteile

zusätzlich zum Typ AHK:

  • Große Dampfreinheit (ohne zusätzliche Trommeleinbauten)
  • Reduzierung der Betriebskosten
  • Einsparung von CO2

Einsatzbereiche

  • Chemie- und Verfahrenstechnik
  • allgemeine Prozesstechnik
  • Abfallwirtschaft
  • Zement- / Glasindustrie
Zu den Referenzen

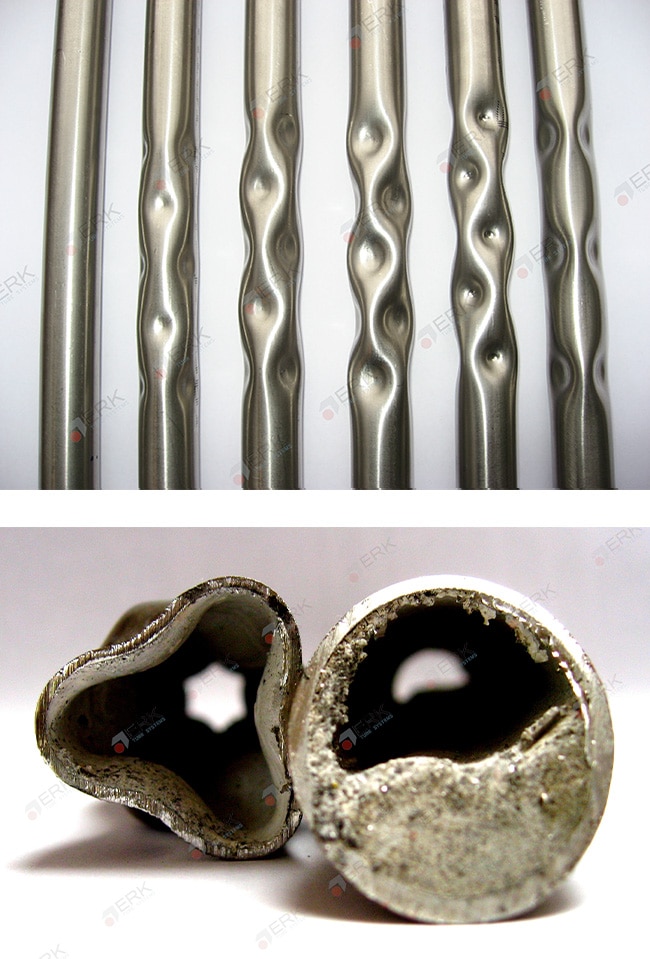

Verbesserung der Wärmeübertragung durch Spezialrohre (ERK-Tubes)

SCHNEIDER AHK-ip

SCHNEIDER AHK-ip (SB)

In unseren Abhitze­kessel AHK-ip und AHK-ip (SB) kommen ERK Tubes anstelle von Glattrohren zum Einsatz, um Effizienz, Zuverlässigkeit und Wartungsfreundlichkeit zu erhöhen.

Die strukturierten Vertiefungen der Rohre erzeugen tangentiale und radiale Mischbewegungen, die frühzeitig Turbulenzen innerhalb und außerhalb des Rohres entstehen lassen.

Dadurch verbessert sich der Wärmeübergang deutlich, während Partikel in den Medien mit viel geringerer Geschwindigkeit an den Rohrwänden haften, da ein erheblicher Teil durch die turbulente Strömung mitgerissen wird.

Dies führt zu längeren Betriebszyklen, weniger Wartung, deutlich reduzierter Reinigung und geringeren Ausfallzeiten.

Vorteile

  • Verbesserter Wärmeübergang
  • Geringere Ablagerungen von Partikeln
  • Längere Betriebszyklen
  • Weniger Wartung, Reinigung, Weniger Ausfallzeiten
  • Bis zu 50 % geringeres Volumen und Gewicht bei gleicher Kapazität
  • Bis zu 30 % höhere Wärmekapazität bei gleichem Volumen
  • Geringer Widerstand gegen wärmebedingte Ausdehnung
  • Hohe mechanische Stabilität dank strukturierter Oberfläche

Vorteile für Ihre Anwendung

  • Nutzung von Abwärme für zusätzliche Dampferzeugung
  • Reduzierung der Energiekosten und CO₂-Emissionen
  • Flexible Anpassung an unterschiedliche Industrieprozesse
  • Robuste und langlebige Konstruktion

Branchen, für die wir Kessellösungen entwickeln

Unsere Expertise deckt komplexe Industrieprozesse in verschiedenen Branchen ab.
Chemische Industrie
Pharmazeutische Industrie
Speiseölindustrie
Thermische Nachverbrennung
Energiewirtschaft

Welcher Kessel passt zu Ihrer Anwendung?

Unverbindliche Beratung anfragen

Normen und Zertifizierungen

Gefertigt gemäß EU-Druckgeräterichtlinie 2014/68/EU, EN 12952 / EN 12953.
Optional Ausführung nach ASME-Standard.
