Elektrokessel
Emissionsfreie Dampferzeugung
Unsere Elektrokessel ermöglichen eine flexible und emissionsfreie Dampferzeugung. Dank moderner elektrischer Heizelemente liefern sie zuverlässig gesättigten Dampf oder Heißwasser – ideal für Betriebe mit verfügbarer elektrischer Energie und dem Ziel einer nachhaltigen Wärmeversorgung.
Individuell
Sie haben individuelle Anforderungen an hohe Drücke oder große Leistungen?
Standardisiert
Sie suchen einen standardisierten Elektrodampferzeuger für gängige Anwendungen?
Produktvarianten im Überblick
HDO-E und HWO-E
Elektrokessel
Die SCHNEIDER-Elektrokessel der Typenreihen HDO-E und HWO-E sind für besondere Betriebsanforderungen entwickelte elektrisch beheizte Dampf- bzw. Heißwassererzeuger. Ihre Funktion und Betriebsweise entsprechen im Wesentlichen denen herkömmlicher Dampf- oder Heißwassererzeuger in Großwasserraumkesselbauweise.
Sie finden insbesondere dort ihren Einsatz, wo herkömmliche Kessel wegen baulicher Gegebenheiten, gesetzlicher Bestimmungen, wegen Hygienevorschriften, umwelttechnischen Überlegungen oder aber auch aus rein betriebswirtschaftlichen Gründen nicht in Betracht kommen.
Ausführungen für:
- Dampf
SCHNEIDER HDO-E – Elektrodampfkessel in Großwasserraumkesselbauweise
Dampfleistung bis 20 t/h - Heißwasser
SCHNEIDER HWO-E – Elektroheißwassererzeuger in Großwasserraumkesselbauweise
Wärmeleistung bis 10 MW
Vorteile
- Geringer Platzbedarf
- Geringer Wartungsaufwand
- Minimierung externer (Investition-) Kosten
- Saubere Betriebsbedingungen, Hygienevorteile
- Vorteilhafte ATEX-Einstufung
Einsatzbereiche
- Chemie- und Pharmaindustrie
- Krankenhäuser
- Lebensmittel- & Getränkeindustrie
- Power-to-Heat Anwendungen (P2H)
- Stand-by Besicherungskessel

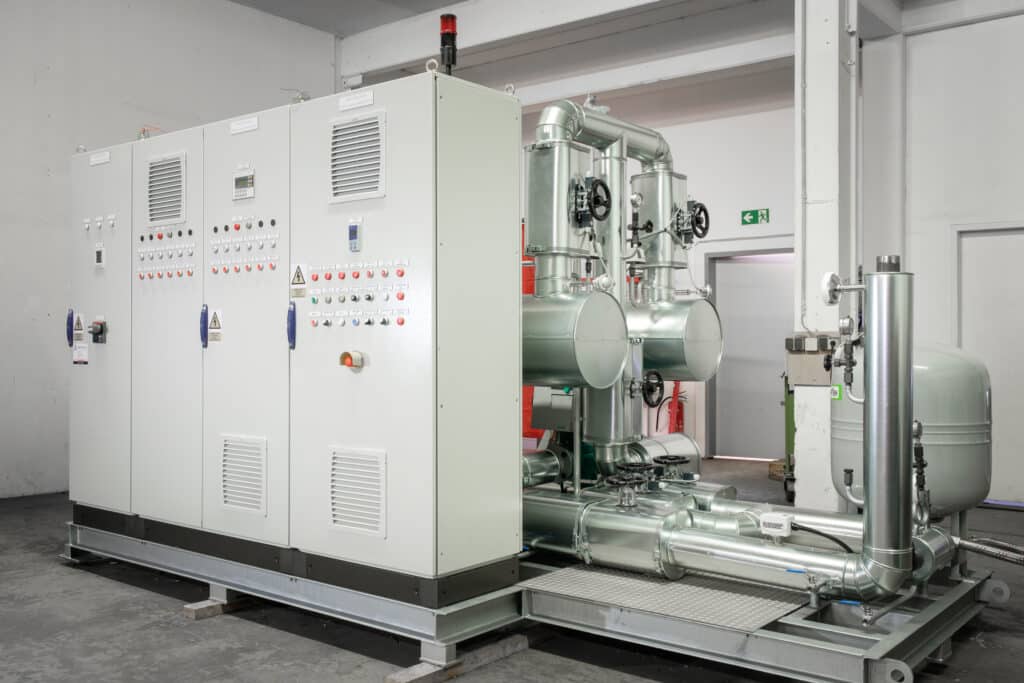

HWO-E-Modul und WO-E-Modul
Elektrischer Strömungserhitzer in Modulbauweise
Die SCHNEIDER-Strömungserhitzer der Typenreihe HWO-E-Modul und WO-E- Modul sind für die allgemeine Wärmeversorgung (Heizung und Brauchwarmwasser) entwickelte, elektrisch beheizte Warm- bzw. Heißwassererzeuger.
Durch die Verwendung von standardisierten Baugruppen können für jeden Anwendungsfall flexible Module in der benötigen Heizleistung zusammengestellt werden. Aufgrund des hohen Vormontagegrads als funktionale Baugruppe ist der Anschluss vor Ort an vorhandenen Rohrleitungen mit äußerst geringen Montagezeiten verbunden.
Ausführungen für:
- Heißwasser
SCHNEIDER HWO-E-Modul – Elektroströmungserhitzer
Wärmeleistung bis 10 MW Warmwasser
SCHNEIDER WO-E-Modul –Elektroströmungserhitzer
Wärmeleistung bis 10 MW
Vorteile
- Geringer Platzbedarf
- Geringer Wartungsaufwand
- Einfache Montage durch Modulbauweise
- Minimierung externer (Investitions-) Kosten
- saubere Betriebsbedingungen, Hygienevorteile
- Vorteilhafte ATEX-Einstufung
Einsatzbereiche
- Power-to-Heat Anwendungen (P2H)
- Regelenergie Anwendungen
- Nah- und Fernwärme

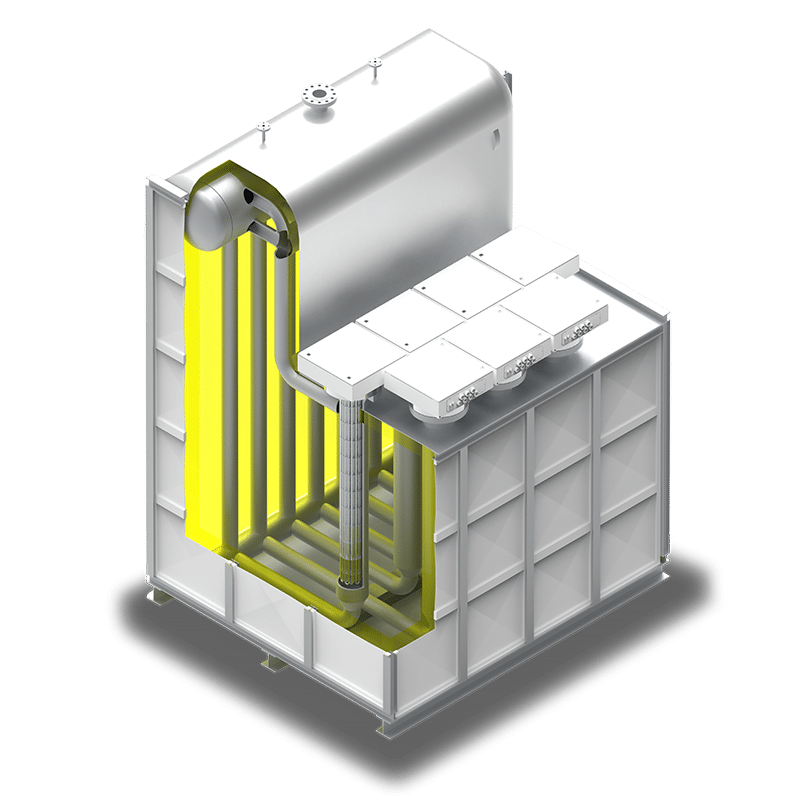

WRK-HP-E
Horizontal mit Trommel
Der SCHNEIDER WRK-HP-E ist ein elektrisch betriebener Eintrommel-Wasserrohrkesseldampfkessel, der auf einem internen Naturumlaufsystem basiert. Der WRK-HP-E ist die elektrische Alternative zu einem mit flüssigen und / oder gasförmigen Brennstoffen betriebenen SCHNEIDER WRK bzw. HPB (Wasserrohrkessel). Er ist die ideale Lösung für offene Dampf-Kondensat-Kreisläufe, bei denen der Dampf direkt mit dem Produkt in Kontakt kommt.
Die Umwandlung von elektrischer Energie in Wärme erfolgt beim WRK-HP-E mittels Widerstandsheizelementen, für deren Anschluss eine ausreichende Nieder-Spannungsversorgung (400 V / 690V / bis 1000V) vorhanden sein muss.
Dampf- und Heißwassererzeuger
- Dampfleistung bis 20 t/h und 100 bar
Vorteile
- Kompakte Bauform und selbsttragende Kesselkonstruktion
- Erzeugung von vollständig trockenem Dampf
- Ideale Anpassungsmöglichkeit an die räumlichen Gelegenheiten des Aufstellungsortes
Einsatzbereiche
- Lebensmittel- und Getränkeindustrie
- Oleochemie, Fettspaltung
- Desodorierung von Speiseölen und Speisefetten
- Destillation, Fraktionierung, Veresterung
- Power-to-Heat

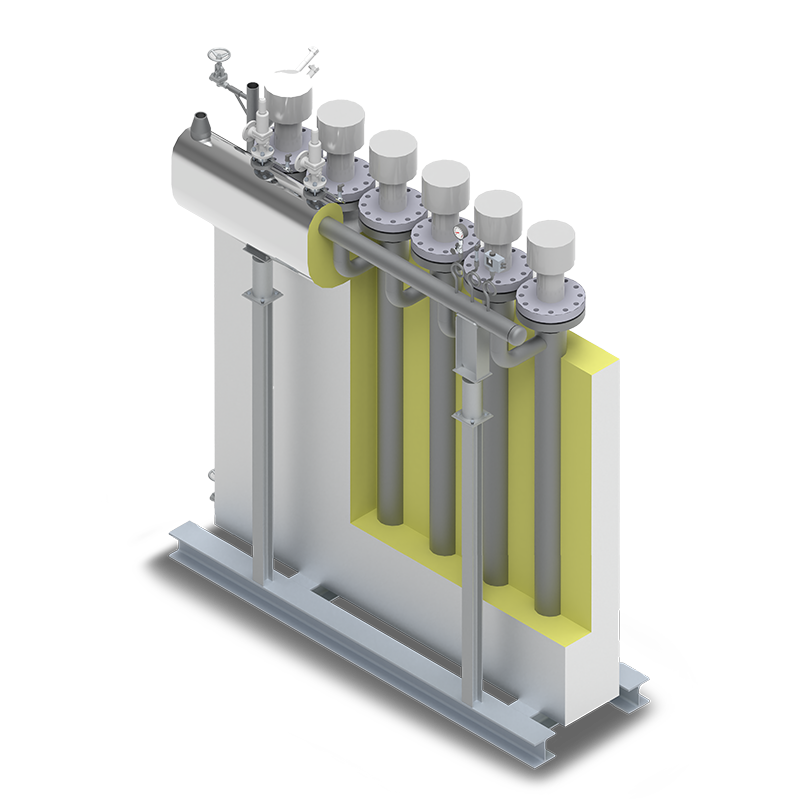

iNook-E
Elektro-Naturumlaufkessel
Der iNook-E ist ein speziell für geschlossene Dampf-Kondensat-Kreisläufe entwickelter elektrischer Dampferzeuger in vertikaler Bauweise. Er ist direkt unterhalb des Wärmeverbrauchers (Kondensator) angeordnet und mit diesem unabsperrbar verbunden. Der im iNook-E erzeugte Dampf dient als Wärmeträgermedium, der seine Wärmeenergie durch Kondensation an einen verfahrenstechnischen Prozess abgibt. Kessel und Kondensator werden dabei in einem absolut geschlossenen System nach dem Naturumlaufprinzip betrieben.
Der iNook-E ist ein Naturumlaufkessel und besteht aus mehreren separaten Kesselverdampfungselementen die über einen gemeinsamen Verteiler (mit zentralem Kondensatrücklaufrohr) gespeist werden. Das aus den einzelnen Verdampfungselementen aufsteigenden Wasserdampfgemisch wird in einem gemeinsamen Sammler zusammengeführt und über einen zentralen Dampfstutzen in Richtung prozesseitigem Wärmetauscher geleitet.
Die Umwandlung von elektrischer Energie in Wärme erfolgt beim iNook-E mittels Widerstandsheizelementen, für deren Anschluss eine ausreichende Nieder-Spannungsversorgung (400 V / 690V / bis 1000V) vorhanden sein muss.
Dampferzeuger für geschlossene Kreisläufe
- Wärmeleistung bis 6,0 MW und 100 bar
Vorteile
- Membranwandbauweise
- 100% Rauchgasdichtheit zwischen den Zügen – kein Schlupf
- Höchstmögliche Wirkungsgrade im Vergleich zu anderen Bauarten
- Direkte Einbindung der Verdampferrohre in die Sammler (ohne Reduzierungen)
- Keine Gefahr von Heizflächenüberhitzungen / Strömungsunterbrechungen
- Anzahl und Anordnung der Dampf-Ableitungsrohre
- Minimierung der Druckverluste im Kesselsystem
- Erhöhung der Wasserumlaufzahlen
Einsatzbereiche
- Lebens- und Genußmittelindustrie
- Desodorierung von Speiseölen und Speisefetten
- Destillation, Fraktionierung und Veresterung verschiedenster Stoffe
- Power-to-Heat
Technische Eckdaten
- Leistungsbereich: projektabhängig (mehrere Module kombinierbar)
- Betriebsdruck: abhängig von der Konfiguration
- Bauarten: Horizontal, modular, elektrisch beheizt
Aufbau und Funktionsprinzip
Vorteile für Ihre Anwendung
- Emissionsfreie Dampferzeugung ohne fossile Brennstoffe
- Ideal für Betriebe mit erneuerbarer Stromversorgung
- Hohe Regelgenauigkeit und schnelle Laständerungen
- Modulares System für flexible Anpassung
- Geringer Wartungsaufwand
- Geringer Platzbedarf
"Wir wollten vom Heizoel weg, bezüglich CO2-Emissionen und ein elektrischer Dampfkessel schien die einzig richtige Lösung […]
[Die wichtigste technische Anforderung ist die]
schnelle Reaktion auf Lastwechsel. Der Betrieb läuft gut [und] insgesamt sind wir zufrieden! […]
[Unser Ziel ist]
Netto 0 beim CO2 bis 2030. [Der Kessel leistet] ca. 500t CO2-Einsparung pro Jahr bei 69% erneuerbarer Energiezufuhr global."
Sprechen Sie mit unseren Experten
Ob neue Anlage oder Optimierung bestehender Dampfsysteme – wir beraten Sie individuell und finden die passende Lösung für Ihren Prozess.
